Климатические шкафы: типы и комплектация
Температура может существенно повлиять на электрические компоненты. Всего лишь 10 °C выше номинальной температуры сократят срок их службы вдвое.

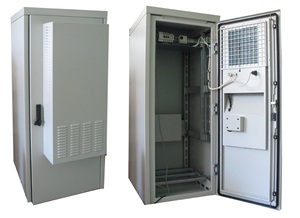

Электрические устройства могут быть рассчитаны на работу при температуре до 60 °C, поэтому вентиляция шкафа имеет жизненно важное значение для предотвращения сбоев оборудования. Большинство промышленных предприятий поддерживают температуру систем охлаждения электрических шкафов ниже 37 °C для поддержания надежной работы. Одна только естественная вентиляция не может эффективно охлаждать современное электронное оборудование, выделяющее тепло. Поэтому вместо обычного шкафа лучше установить термошкаф климатический монтажный с вентиляцией.
Выбор между вентиляторами охлаждения электрических шкафов и системами климат-контроля может определить, получите ли вы оптимальную производительность или столкнетесь с дорогостоящей заменой оборудования.
Оценка потребностей в охлаждении
Перед выбором решения по вентиляции необходимо рассчитать общую тепловую нагрузку. Этот расчет состоит из двух основных компонентов: внутренняя тепловая нагрузка и теплопередача. Внутренняя тепловая нагрузка исходит от всех компонентов внутри корпуса. Корпус получает тепло от источников питания, серводвигателей, приводов переменного тока, трансформаторов, ПЛК и коммуникационного оборудования.
Теплопередача происходит, когда внешняя поверхность корпуса взаимодействует с окружающим воздухом, вызывая приток или отток тепла.
Внешние факторы окружающей среды играют важную роль в оценке вентиляции шкафа. К этим факторам относятся максимальная температура окружающей среды, уровень пыли, риск коррозии, воздействие воды и условия влажности.
Целевая температура должна быть примерно на 5 °C ниже максимально допустимой температуры оборудования. Электронное оборудование управления обычно безопасно работает при температуре от 30 до 50 °C. Некоторые производители допускают более высокие температуры с коэффициентами снижения.
Системы вентиляторов для охлаждения электрических шкафов
Рассмотрим наиболее распространенные и эффективные методы вентиляции корпусов.
1. Естественная вентиляция. Основана на потоке воздуха через стратегически расположенные отверстия или жалюзийные вентиляционные отверстия.
2. Фильтрующие вентиляторные системы. Фильтрующие вентиляторы втягивают более прохладный окружающий воздух, отфильтровывая пыль и мусор. Их часто устанавливают в конфигурации push-pull (вентилятор + вытяжное отверстие) для поддержания постоянной циркуляции воздуха.
3. Теплообменники. Воздухо-воздушных теплообменниках используются два отдельных воздушных контура для передачи тепла без смешивания двух сред. Это полезно, когда внутренняя электроника должна оставаться в чистой или герметичной среде.
